低压电缆
  • 山东电缆厂

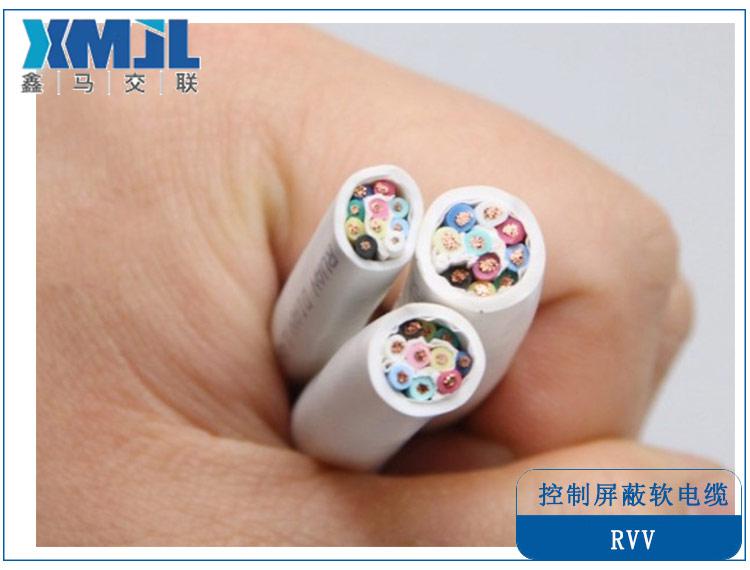

RVV/RVVP控制屏蔽软电缆

RVV/RVVP控制屏蔽软电缆RVV电缆RVV电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线,又称轻型聚氯乙烯护套软线,俗称软护套线,是护套线的一种。主要应用于电器、仪表

RVV电缆

 RVV电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线,又称轻型聚氯乙烯护套软线,俗称软护套线,是护套线的一种。主要应用于电器、仪表和电子设备及自动化装置用电源线、控制线及信号传输线,具体可用于防盗报警系统、楼宇对讲系统等。

 字母所代含义

 字母R代表软线

 字母V代表绝缘体聚氯乙烯(PVC)

 rvv电线是弱电系统最常用的线缆,其芯线根数不定,两根或以上,外面有PVC护套,芯线之间的排列没有特别要求。

 护套的作用

 比如:rvv2*0.5就是2根0.5平方毫米的线外加一层外护套,护套的作用是

 1、保护电缆内护层不受机械损伤和化学腐蚀;

 2、增强线缆机械强度 。

RVV/RVVP控制屏蔽软电缆

 检验要求

 RVV是指多股铜芯软线,外观看线上的标识,皮层和线芯的比拟厚度.皮层一般是聚氯材料.铜芯是19股绞合.规格一般有1,1.5,2.5平方毫米.在看线的长度(一圈为100米),国标线95-100米,非标线90米左右。

 电缆线的应用

 RVV电缆线主要用于中、轻型移动电器、仪表仪器、家用电器、动力照明等柔性使用场所,可传输控制信号,也可传输动力信号,也适合敷设在桥架和软管中。同时,本产品在获得了CCC及CE标志的认证,符合HD(欧盟统一协调标准)的要求,不仅可以适用于中国市场,也适用于欧洲市场。按HD标准此电缆型号为H05VV-F。

 规格线芯数

 2×0.50、3×0.50、4×0.50、5×0.50、6×0.50、7×0.50、8×0.50、10×0.50、12×0.50、18×0.50、25×0.50、36×0.50。

 2×0.75、3×0.75、4×0.75、5×0.75、6×0.75、7×0.75、8×0.75、10×0.75、12×0.75、18×0.75、25×0.75、36×0.75。

 2×1.0、3×1.0、4×1.0、5×1.0、6×1.0、7×1.0、8×1.0、10×1.0、12×1.0、18×1.0、25×1.0、36×1.0。

 2×1.5、3×1.5、4×1.5、5×1.5、6×1.5、7×1.5、8×1.5、10×1.5、12×1.5、18×1.5、25×1.5、36×1.5。

 2×2.5、3×2.5、4×2.5、5×2.5、6×2.5、7×2.5、8×2.5、10×2.5、12×2.5、18×2.5、25×2.5、36×2.5。

 2×4.0、3×4.0、4×4.0、5×4.0、7×4.0。

 2×6.0、3×6.0、4×6.0、5×6.0、7×6.0。

 2×10.0、3×10.0、4×10.0、5×10.0。

 3×16.0、4×16.0、5×16.0。

 4×25.0、5×25.0。

 4×36.0、5×36.0。

 注释:

 ①另有更大额定电压450/750V、600/1000V RVV电缆线。

 ②另有更多芯线颜色。

 ③另有其他专用场所使用RVV电缆线产品(耐高低温、耐腐蚀、耐切削等性能)。

 ④CCC目录外产品型号为RVV,无CCC认证。

 技术参数

芯数×标准截面mm规格绝缘厚度规定值mm护套厚度规定值mm20℃时导体电阻Ω/km不大于



铜芯镀锌铜芯



2×0.516/0.200.50.639.040.1



2X0.7524/0.200.60.826.026.7



2X132/0.200.60.819.520.0



2X1.530/0.250.70.813.313.7



2X2.549/0.250.81.07.988.21



3×0.516/0.200.60.639.040.1



3X0.7524/0.200.60.826.026.7



3X132/0.200.60.819.520.0



3X1.530/0.250.70.913.313.7



3X2.549/0.250.81.17.988.21



4X0.7524/0.200.60.826.026.7



4X132/0.200.60.919.520.0



4X1.530/0.250.71.013.313.7



4X2.549/0.250.81.17.988.21



5X0.7524/0.200.60.926.026.7



5X132/0.200.60.919.520.0



5X1.530/0.250.71.113.313.7



5X2.549/0.250.81.27.988.21



 一、rvvp电缆使用特征

 执行标准 JB8734.5-2016

 额定电压: 300/300V、450/750V、600/1000V

 额定温度: AVP-90、RVP-90型90℃,其它型号70℃ 特点说明

 使用温度(℃): -40~+60

 相对温度:40℃时达98%

 安装敷设温度不低如: -15℃

 充许小弯曲半径:室内不小于5倍,室外10倍

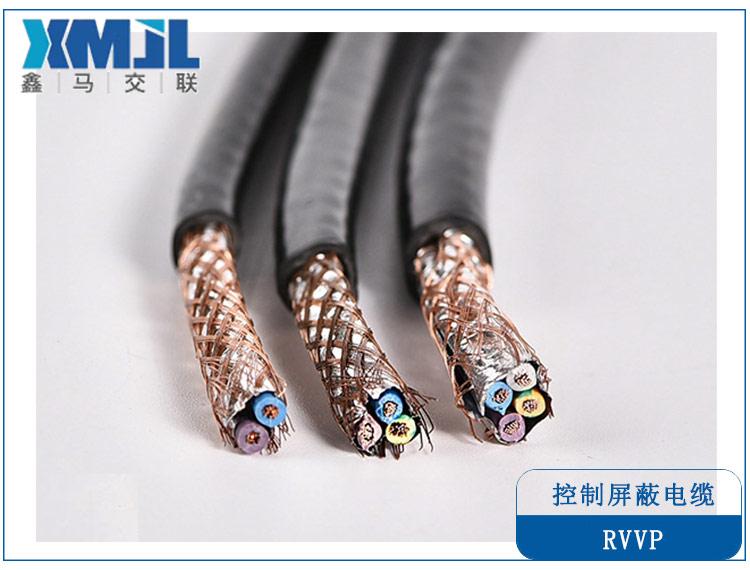

RVV/RVVP控制屏蔽软电缆

 二、 rvvp电缆结构:

 1、导体:镀锡铜丝线芯

 2、绝缘:聚氯乙烯绝缘

 3、屏蔽层:薄膜绕包/镀锡铜丝编织网屏蔽

 4、护套:聚氯乙烯护套,可按需求做成阻燃、低烟无卤、耐火多种

 三、 rvvp电缆型号及根数

 导体芯数:2-24芯 导体芯数:2-24芯

 常用线芯线径为:0.12平方,0.2平方,0.3平方,0.4平方,0.5平方,1.0平方,1.5平方等。

 2×0.50、3×0.50、4×0.50、5×0.50、6×0.50、7×0.50、8×0.50、10×0.50、12×0.50、18×0.50、25×0.50、36×0.50

 2×0.75、3×0.75、4×0.75、5×0.75、6×0.75、7×0.75、8×0.75、10×0.75、12×0.75、18×0.75、25×0.75、36×0.75

 2×1.0、3×1.0、4×1.0、5×1.0、6×1.0、7×1.0、8×1.0、10×1.0、12×1.0、18×1.0、25×1.0、36×1.0

 2×1.5、3×1.5、4×1.5、5×1.5、6×1.5、7×1.5、8×1.5、10×1.5、12×1.5、18×1.5、25×1.5、36×1.5

 2×2.5、3×2.5、4×2.5、5×2.5、6×2.5、7×2.5、8×2.5、10×2.5、12×2.5、18×2.5、25×2.5、36×2.5

 2×4.0、3×4.0、4×4.0、5×4.0、7×4.0

 2×6.0、3×6.0、4×6.0、5×6.0、7×6.0

 2×10.0、3×10.0、4×10.0、5×10.0

 3×16.0、4×16.0、5×16.0

 4×25.0、5×25.0

 4×36.0、5×36.0

 四、其他R系列电缆规格型号

 型号 额定电压V 芯数 标称截面 mm2

 RV 300/500 1

 0.5-95

 ZR-RV 300/500 1 0.5-95

 RVV 300/500 2-60

 0.3-10

 RVVP 300/500 2-60 0.3-0.25

 RVS 300/500

 2 0.5-6.0

 ZR-RVS 300/500 2 0.5-6.0

 RVSP 300/500 2 0.5-6

 ZR-RVSP 300/500 2 0.5-6

 五、 rvvp电缆扩展型号

 RVVP 铜芯聚氯乙烯绝缘和护套编织屏蔽软电缆

 RVVP2 铜芯聚氯乙烯绝缘和护套铜带屏蔽软电缆

 RVVP3 铜芯聚氯乙烯绝缘和护套铝塑复合带屏蔽软电缆

 RVVP-22 铜芯聚氯乙烯绝缘和护套编织屏蔽钢带铠装软电缆

 RVVP2-22 铜芯聚氯乙烯绝缘和护套钢带铠装软电缆

 六、 rvvp电缆用途

 1、用于野外线路、电器仪表、电讯广播、防盗报警系统、楼宇对讲系统、视频监控系统、电子设备及自动化装置等屏蔽线路中。

 2、适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、安全的传输数据电缆。
