相对传统的刚性矿物绝缘电缆，柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。其采用柔性结构，主要材料均采用无机材料，弥补了结构硬、易燃烧、有毒等缺陷，并且具有一些其他电缆不具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低等特点。

 BBTRZ电缆又称柔性矿物绝缘防火电缆，指在950摄氏度火焰高温环境下，通过1KV电压能180分钟内保持正常通电不被击穿，是BTTZ矿物绝缘电缆改良型号，继承了BTTZ刚性矿物绝缘电缆的防火、防爆、耐温、载流量大等特性外，还不易吸潮绝缘性能更稳定，可多芯、定长生产，结构柔性，便于弯曲，无需专用电缆终端接头和中间接头，适用于各种敷设方式，可按常规电缆敷设。

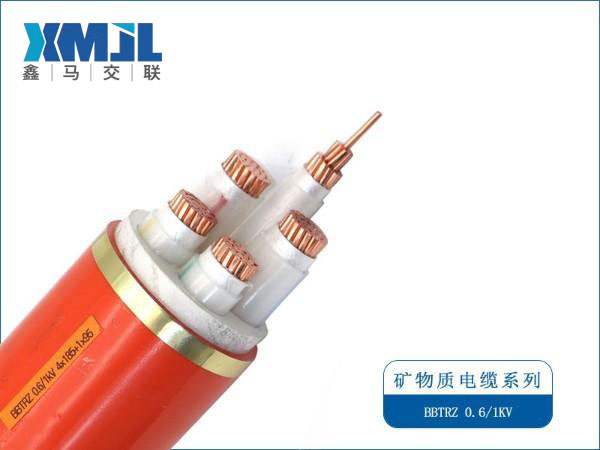

 一、BBTRZ柔性矿物绝缘电缆结构

 主要由：多股铜芯绞合导体、云母带矿物绝缘体、矿物质隔火层、防腐蚀外套等组成。是一种陶瓷化聚烯烃绝缘防火电缆，可根据需求研发的新型耐火温度最高可达1500℃的防火电缆。

 耐火性能：1kV 950℃ 180min

 1、电缆导体：由多股铜丝交合而成，具有良好的弯曲特性。

 2、绝缘层：采用陶瓷云母带+陶瓷聚烯烃绝缘的矿物质绝缘材料，耐温可到1000℃以上。

 3、防水隔离层：采用聚乙烯隔离材质。

 4、矿物质填充层：采用具有防火、耐火、耐高温、隔温、隔热等优点的无机矿物质隔氧层防火材料。

 5、外护套：采用低烟无毒或更好更高的塑型材质，有良好的防腐蚀特性，可根据要求选择不用型号的材料(可选)。

 二、主要功能

 一般的电线电缆由于绝缘使用的都是有机高分子材料，因此在火焰条件下极易碳化从而失去绝缘作用。而柔性矿物绝缘防火电缆(BBTRZ)主要材料由矿物化合物组成，它本身不会引起火灾，不可能燃烧或助燃。并且这些材料一般都具有1500℃以上的较高熔点，因此防火电缆即使用于火焰条件下也能发挥正常的输电功能，是一种真正意义上的防火电缆。并能通过BS6387 C、W、Z试验。

 适用标准及指标差异对比

 本产品执行本公司企业标准Q/HYGK003-2014《柔性矿物质防火电缆》。GB/T12706.1《额定电压1kV（Um=1.2kV）至35kV（Um=40.5kV）挤包绝缘电力电缆及附件》第一部分：额定电压1kV（Um=1.2kV）到3kV（Um=3.6kV）电缆》GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》、GB/T18380《电缆和光缆现在火焰条件下的燃烧试验》以及BS6387《在火焰条件下电缆保持电缆完整性的性能要求》。

 三、BBTRZ柔性矿物绝缘电缆性能特点：

 1，电性能

 载流量大：在同等条件下BBTRZ电缆的载流量更大，其导体工作温度90℃的额定载流量，基本相当于BTTZ电缆工作温度125℃时的载流量水平，远高于其他电缆。

 耐电压等级高：BBTRZ电缆遵循国标GB/T12706标准，耐高压等级1000v，而BTTZ电缆遵循国标GB/T13033标准，耐电压等级750v，对冲击电压(常规电压的4-6倍)的耐受性较差，严重影响到使用寿命。

 2，安全性

 材料绝缘性好，BBTRZ电缆采用无机非金属材料做绝缘与护套，具有多层绝缘保护结构，防火的同时更兼防水性，因而绝缘性能优异。

 线路可靠性高。BBTRZ电缆多芯结构最大截面可以做到300mm²，且可以连续大长度定制(理论上可以无限长)，无需中间接头，因而电缆的整体性较好，且克服了单根单芯的缺陷。接地更安全。BBTRZ电缆采用专门的接地线，减少了安全隐患。

 由于电缆的绝缘，护套均是无机化合物材料，没有通常的PVC材料。因此即使在火灾条件下，也无酸性气体发散。

 3，节能性

 BBTRZ电缆因无机非金属的绝缘与护套结构，只有三根主线对接地线的微小容性电流，其值在几至十几毫安水平，基本可以忽略不计。

 无功损耗小。BBTRZ电缆载流值大、导线热量低，多芯大截面结构完全抵消电磁效应。因为热场、磁场等无功损耗远低于BTTZ等产品。

 4，易施工性

 BBTRZ电缆柔性，最小弯曲半径为6D,基本上与普通电缆敷设工艺相同，因而施工非常简便、有效、可靠，同时BBTRZ电缆可以与普通电缆同槽敷设，节省空间、易于维护，适合各种敷设方式。

 四、BBTRZ柔性矿物绝缘电缆用途：

 BBTRZ柔性矿物绝缘防火电缆具有保护生命、物资、信息安全的重要作用，应用于主干线路、消防线路、逃生救援系统，如应急照明、火灾监测、报警系统、电梯系统、排烟系统，以及控制线路等。

 工业领域：煤炭采掘、煤炭化工、石油化工、冶金工业、船舶工业、航空航天、电力工业、军事系统。

 基础设施：机场航站楼、车站、枢纽中心、港口、地铁系统、桥梁、隧道。

 防火、防爆、高温场所：石油库及加油站、天然气输送及压缩站、园林景观、名胜古迹、木结构建筑。

 公共建筑：高层建筑、地下建筑、宾馆饭店、医院、学校、百货商场、物流仓库、金融机构、邮电中心、电力控制室、变电房、博物馆、纪念馆等历史性建筑。
