产品介绍

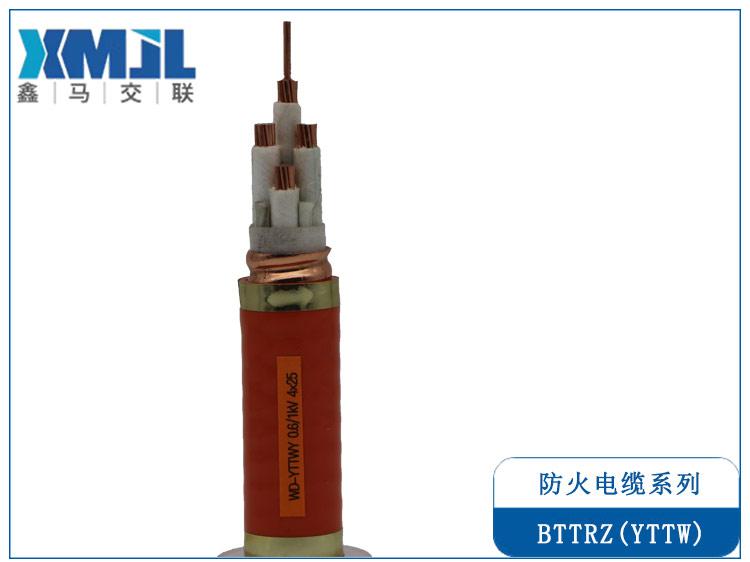

 产品名称：柔性矿物绝缘防火电缆（BTTW）

 型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）

 1、产品标准：

 柔性矿物绝缘防火电缆按照以下标准制造：

 项目GB/TIECDIN VDEBS

 电缆的绝缘水平和耐压等级1270660502

 燃烧试验和机械试验6027

 火焰蔓延试验18380 .360332-30472

 烟气发散试验17651.261034-20472

 电路完整性试验12666.66033104726387

 卤素含量试验17650.260754-20472

 电器电缆系统的燃烧试验4102

 2、燃烧试验的测试标准

 柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。

 由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。

 试验项目BS6387GB/T 12666.6IEC331

 燃烧A级(Level A): 650±40℃、180min

 B级(Level B): 750±40℃、180min

 C级(Level C): 950±40℃、180min

 S级(Level S): 950±40℃、20minA类(Type A):

 950℃~1000℃90min

 B类(Type B):

 750℃~850℃90min750℃、3h

 喷淋W级(Level W): 650±40℃

 先燃烧15min，

 再燃烧和喷淋15min

 burns for 15min, then

 burns again and sprays 15min无No无No

 机械撞击

 X级(Level X): 650±40℃、15min

 Y级(Level X): 750±40℃、15min

 Z级(Level Z ): 950±40℃、15min/30次30 times within 15min无No无No

 注：柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。

 3、用途

 柔性矿物绝缘防火电缆（BTTW）具有保护生命、物资、信息安全的重要作用，应用于主干线路、消防线路、逃生救援系统，如应急照明、火灾监测、报警系统、电梯系统、排烟系统，以及控制线路等。

 公共建筑：高层建筑、地下建筑、宾馆饭店、医院、学校、商务中心、 政务中心、百货商场、大型超市、物流仓库、银行证券保险等金融机构、邮电中心、电力控制室、变电房、博物馆、纪念馆等历史性建筑。

 基础设施：机场航站楼、车站、枢纽中心、港口、地铁系统、桥梁、隧道。

 工业领域：煤炭采掘、煤炭化工、油田开采、石油化工、炼油厂、冶金工业、钢铁工业、船舶工业、航空航天、电力工业、医药工业、玻璃工业、造纸工业、军事系统。

 防火、防爆、高温场所：石油库及加油站、天然气输送及压缩站、园林景观、名胜古迹、木结构建筑

 4、使用要求

 支架敷设

 (1)电缆明敷时，应沿全长采用电缆支架、挂钩或金属吊绳等支持，最大跨距，应符合下列规定：

 满足支持件的承载能力和无损电缆的外层及其缆芯。

 使电缆相互间能够配置整齐。

 适应工作条件下的布置要求。

 直接支持电缆用的普通支架（臂式支架），吊架的允许跨距宜符合下表规定的数值。

 固定电缆用的夹具、扎带、捆绳或支托件等部件，应具有表面光滑、便于安装、足够机械强度和适合使用环境的耐久性。

 普通支架、吊架的允许跨距（mm）

 电缆特征

 电缆外径 敷设方式

 水平垂直

 D≤204001000

 20＜D≤306001200

 30＜D≤508001500

 D＞5010002500

 注：能维持电缆较平直时，该值可增加1倍。

 (2)电缆固定用部件的选择，应符合下列规定：

 交流单相电力电缆情况外，可采用经防腐处理的扁钢制夹具或尼龙扎带、镀塑金属扎带。强腐蚀环境应采用尼龙扎带或镀塑金属扎带。

 交流单相电力电缆的刚性固定，宜采用铝合金等不构成磁性闭合回路的夹具，其他固定方式，可用尼龙扎带或绳索。

 不得用铁丝直接捆扎电缆。

 位于直流牵引的电气铁道附近时，电缆与支撑物之间宜设置绝缘衬垫。

 电缆支架

 （1）支架应符合下列规定：

 表面光滑无毛刺。

 适应使用环境的耐久稳固。

 满足所需要的承载能力。

 符合工程防火要求。

 （2）支架除支持单项工作电流大于1000A的交流系统电缆情况外，宜用钢制。在强腐蚀环境，选用其它材料电缆支架，应符合下列规定：

 电缆沟中的普通支架（臂式支架），可选用耐腐蚀的刚性材料制。

 电缆桥架梯架、托盘，可选用满足工程条件难燃性的玻璃钢制。

 技术经济综合较优时，可用铝合金制电缆桥架。

 （3）金属制的电缆支架应有防腐蚀处理，且应符合下列规定：

 大容量发电厂等密集配置场所或重要回路的钢制电缆桥架，应从一次性防腐处理具有的耐久性，按工程环境和耐久要求，选用适合的防腐处理方式。在强腐蚀环境，宜采用热镀锌等耐久性较高的防腐处理。

 钢制臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。

 （4）电缆支架的强度，应满足电缆及其附属件荷重和安装维护的受力要求，且应符合下列规定：

 有可能短暂上人时，按900N的附加集中负荷计。

 机械化施工时，计入纵向拉力、横向推力和滑轮重量等影响。

 在户外时，计入可能有復冰、雪和大网的附加荷载。

 电缆桥架的组成结构，应满足强度、刚度及稳定性要求。

 （5）电缆支架种类的选择，应符合下列规定：

 明敷电缆数量越多，或电缆的跨越距离较大，或电缆需要蛇形安装时，宜用电缆桥架。

 电缆敷设的弯曲半径应不小于电缆外径的15倍。

 穿管要求

 （1）电缆需要穿管敷设时：应按管的内径大于电缆外径的1.5倍选管。

 （2）对管材的要求：管处应有防火标志。

 （3）钢管不能穿单芯电缆（包括分支电缆）。

 （4）塑料管应达到无卤阻燃等级。

 电缆接头

 （1）原则上不用或少用接头，在采购时32向制造厂明确施工长度要求（即交货长度）。

 （2）若必需接头，应保证在近1000℃燃烧时，能正常供电3小时。

 （3）接头时，导体连接处必须达到同等线芯有效截面。

 （4）10mm2及以下的各规格单芯电缆可用带瓷套的连接器相接。10mm2以上的各规格单芯电缆应用压接铜鼻做好接头，并用紫铜螺丝把铜鼻相互连接。

 （5）绝缘使用瓷套管相隔，瓷套管应作固定。

 注：本敷设规程中的电缆特指柔性防火矿物绝缘电缆。

 本规程参照电力电缆工程对电缆的敷设要求编订。

 5、主要性能

 BTTW柔性矿物绝缘防火电缆与其它普通电缆的主要区别之一就在于生产时利用了大功率电子加速器产生的高能电子束（β射线）对特殊配方的无机化合物进行了 交联处理，从而使电缆不仅能经受高达125℃的工作温度，而且在保持柔软性能的同时又大大提高了防火性能。可在负载1000V工作条件下承受950℃、3 小时的燃烧，同时具有抗喷淋、抗机械撞击的功能。

 BTTW柔性防火电缆特性介绍：

 ①耐火标准可通过BS6387三项考核：即950℃3h火焰下不击穿，650℃30min后承受15min的水喷淋（直接浸水亦可），950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTT的考核标准。

 ②该产品1.5~6平方规格可生产1~37芯，10~240平方规格可生产1~5芯，300~630平方可生产单芯, 长度可根据用户需要，整根无接头整盘交货。

 ③敷设时可不必另行穿管，具有BTT同等的防水、防冲击功能。

 ④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。

 ⑤工作温度低、线损小、抗过载能力强，使用寿命长、安全性高，在有环保要求的项目中尤其适合应用。

 ⑥防爆：电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。

 ⑦耐腐蚀（BTTW）系列矿物绝缘电缆的金属套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施；即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方，因为电缆最外层有塑料外护套的保护，它仍然安全。

 ⑧机械性强度高（BTTW）系列矿物绝缘电缆坚固耐用，在电缆直径变形三分之一的情况下仍可正常工作，即使经受剧烈的机械破坏，也不会损害其电性能。）

 （1）与阻燃耐火及无卤低烟耐火电缆的比较：

 技术性能比较：

 核心优势：不怕火燃烧、不成为火源、不传播火情 —— 真正的【燃烧不短路、短路不燃烧】

 防火特性：BTTW 电缆严格遵循英国BS6387标准，发生火灾时能保证至少3个小时必要人员与财产抢救的宝贵时间。

 非灾源性：BTTW 电缆过载保护能力强，对大电流的冲击具有良好的耐受能力，即使在负载发生变化或线路发生短路时，也不会像普通电缆一样引起电缆着火，不会产生燃烧与延伸灾害。

 阻燃特性：BTTW 电缆的主要材料（无机物或无机化合物），决定了电缆本体的非燃性，因此不蔓延火灾、不传播火情。

 载流值大：传输相同的电流量，BTTW 电缆可比普通、阻燃耐火电缆减小1-2个截面等级。

 耐压等级高：BTTW重型电缆耐压等级1000伏，高于刚性矿物绝缘电缆。

 防爆特性：BTTW 电缆可定长生产，无中间接头，可阻止可燃性油蒸汽、可燃性气体和火焰通过电缆进入与电缆连接的电器设备而起防爆作用。

 绝缘性：BTTW 电缆具有在短路温度以上不变型、高耐火、火中三小时电路不间断、增强机械特性、增强耐化学性等特点，因此绝缘性能更高。

 高温适应性：普通电缆的工作温度一般为70-90℃，而BTTZ 电缆可在环境温度125℃的条件下长期工作，因此可以适应在一些具有特定要求的环境内正常工作。

 防水特性：BTTW 电缆在火灾条件下仍具有良好的抗水喷淋能力。

 机械强度高：BTTW电缆通过高能β电子射线，产品具有良好的抗机械撞击能力。

 环保特性：BTTW 电缆在火灾条件下，虽可能产生少量类似烟气的水汽，但无害于环境，完全克服了普通塑料电缆在火焰燃烧中所产生的烟雾和毒性对人员造成的“灾难”和“二次灾害”。

 节能特性：相同的截面积，电缆的无功损耗会大大减少，长期使用会减少大量能源浪费。

 易安装性：BTTW 电缆适用各种敷设方式，而且结构柔性，便于弯曲，中间无接头，无需专用终端，因此无附件之忧，一般电气人员均可按常规电缆的敷设方法进行。

 （2）与刚性（硬质）矿物绝缘防火电缆比

 BTTW 除具有硬质电缆的防火、防爆、耐温、载流量大等优点之外还克服了刚性矿物绝缘防火电缆的诸多不足之处，性能得到很大的提升。

 提高了绝缘的稳定性：BTTW电缆不仅保留了刚性矿物绝缘电缆的耐火特性，而且还具有不宜吸潮等特点，因此绝缘性能更稳定。

 提高了耐电压等级：BTTW电缆的耐压水平可达到1000V，从而减少了很多因电感、变频电器的频繁启动而造成的冲击电压，相应地使得线路系统使用寿命大大提高。

 全系列性：BTTW电缆可以根据用户实际需求，加工成单芯或多芯结构，最多可做到96芯，几乎可以覆盖电力电缆、控制电缆等各种规格的建筑电线电缆需求。

 无中间接头：BTTW 电缆采用了成熟的绞线和成缆技术，可以根据用户要求定长生产，不仅减少了接头成本，更可以提高并实现线路的整根一致性。

 柔性易安装：BTTW 电缆因为采用了绞线、成缆等传统电缆结构，使得电缆更柔软，同时由于不需要专用终端接头，更方便了安装和敷设。

 节省空间：BTTW电缆由于可提供大截面、大长度的多芯电缆，从而避免了因多根排列以及中间接头而造成的不必要的敷设空间。

 公益性：BTTW电缆由于结构的改进，大量使用了矿物或矿物化合物，不仅节约了铜资源，还相应地节约了大量的能源消耗，公益价值同样十分显著。
